液化气流量计选型及注意事项

市面上的每种气体流量计一般都能使用于测量天然气和各种过滤后的非腐蚀性气体,较为常用的介质除了天然气外,其他就是液化气了。当用户在液化气的计量中,有几点在特别事项是需要注意的。

1)流量计的分类(体积式和速度式)
体积式测量主要为腰轮流量计/罗茨流量计和皮膜流量计
速度式测量主要为涡轮流量计和超声波流量计
由于液化气的密度比天然气要高,因为使用体积式流量计时会使转子转动更慢,所以计量时需要考虑各种燃气比重;另一外面,速度式流量计就不会受此影响。

流量计    天然气流量计

2)计量流量需要换算
由于流量计厂商提供的性能参数是根据天然气为基础,所以当使用体积式流量计时需要注意各种气体的比重,而液化气跟天然气的比种是0.6.因此性能表上100m3/h的流量(天然气),介质换算成液化气时,流量:100 x 0.6 = 60m3/h

 计量流量换算

3)实际案例:
流量要求:100kg/h 工作压力:1.5Bar 介质:液化气

A.根据使用情况,将流量单位转换成立方米(m3),1m3之气体比重= 2kg:
100kg/h @ 1.5Bar = 50m3/h @ 1.5Bar(液化气)

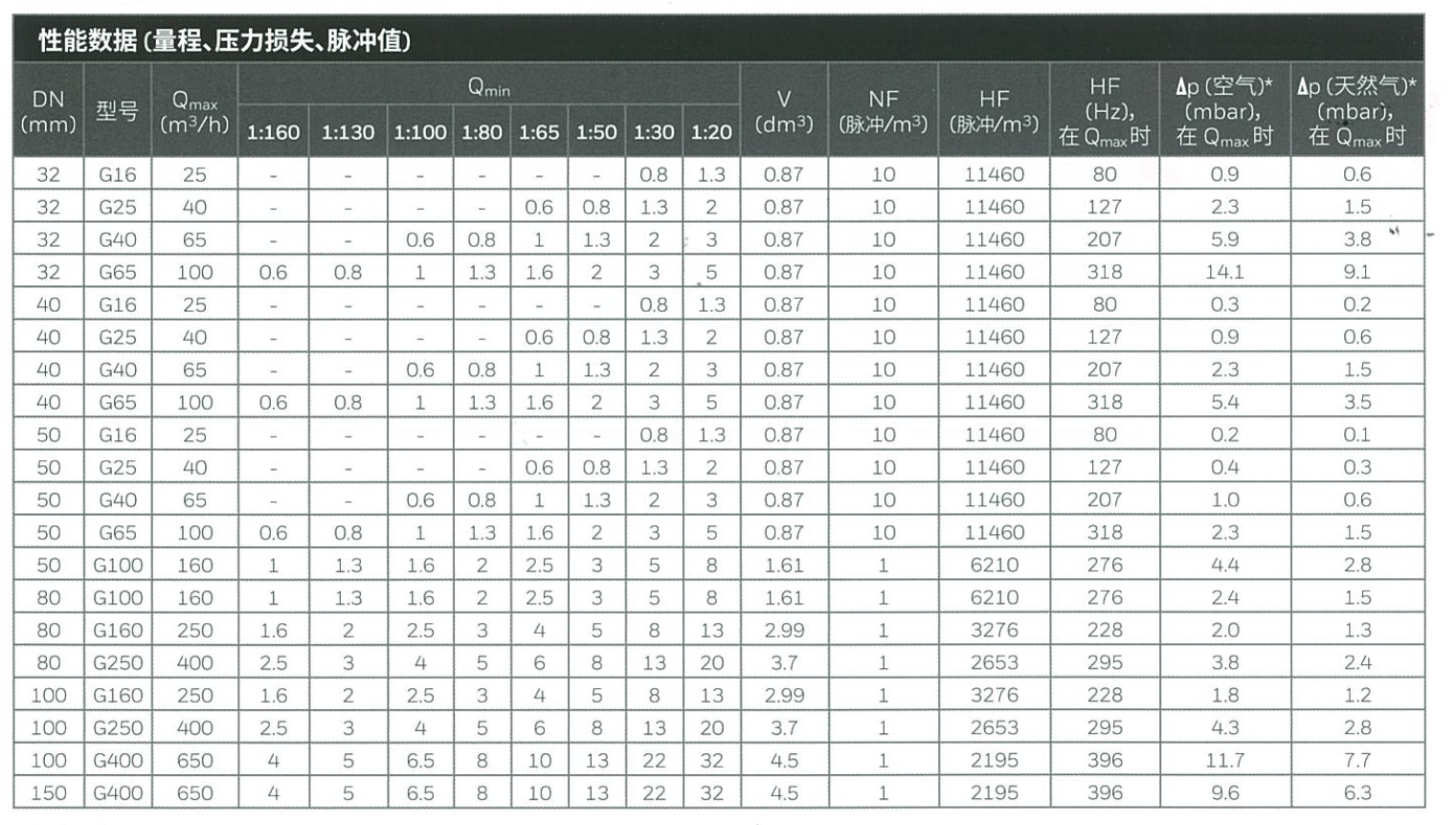

B.对照性参表选出合适的流量计。例如腰轮流量计G25,最大流量为40m3/h

C.转换实际工作压力,性参表上显示的最大流量是根据1Bar(大气压力)作计量,因此,当工作压力转成1.5Bar时,流量:40 x (1+1.5) = 100m3/h @ 1.5Bar(天然气)

D.根据燃气比重换算实际流量,天然气转换为液化气比重为:0.6.
所以当100m3/h 天然气,相等于液化气:100 x 0.6 = 60m3/h @ 1.5Bar(液化气)

因为使用液化气情况下,条件是在100kg/h流量,工作压力1.5Bar,可以选择G25规格腰轮流量计
