燃气调压器的类型种类及结构图

    调压器是一种自我容纳、自我操作的控制设备,它利用控制系统本身的能量进行操作。燃气调压器用于维持所需要的减小后的出口压力,同时提供为确保下游流量所需的流体流动。调压器所要维持的压力就是它的出口压力设定值。

所有的调压器都可以被划分为成以下两个类型:

1、直接作用式调压器(也称作自控型);

2、指挥器控制式调压器。

直接作用式调压器2指挥器控制式调压器

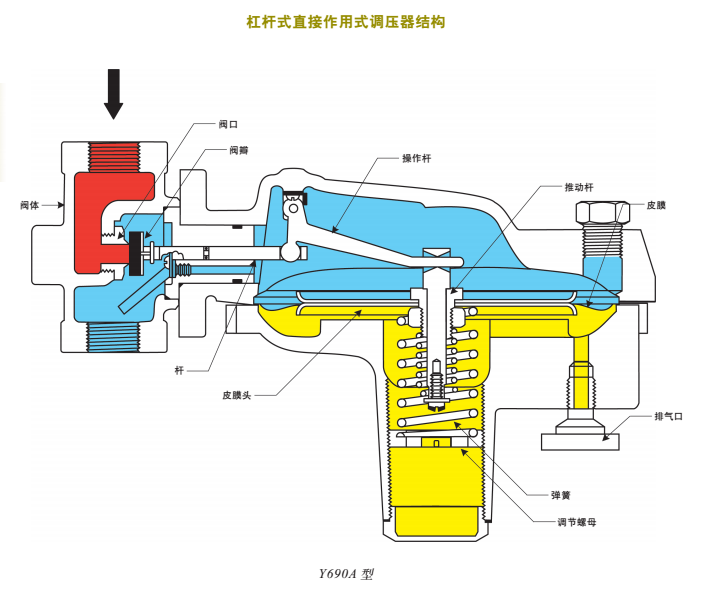

自力式调压器

    自力式调压器广泛应用于出口压力小于1 psig(0.069 bar)的情况,可作为更高出口压力的第一步粗略的减压。尽管更精细的控制可根据具体的应用需求达到,但它通常可产生的压力变化为10%~20%。

再操作过程中,自力式调压器通过内置式压力记录或一条外部控制线来感应下游的压力。该下游压力压迫着一条弹簧装置,通过移动皮膜和阀芯来改变通过调压器的流通路径的大小。

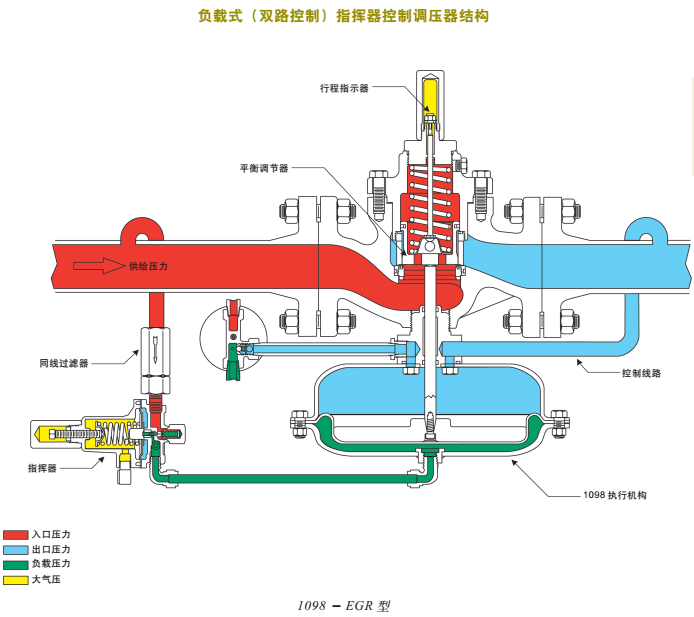

指挥器作用式调压器

    指挥器作用式调压器适用于高流速或需要精确压力控制的情况。典型的指挥器的控制系统使用“双向”控制。在这种控制方式下,主要的皮膜迅速对下游压力变化作出响应,从而在主要的阀塞位置产生即时的校正。与此同时,指挥器皮膜使减小后的入口压力转向到主要皮膜的另一边,从而,控制主要的阀塞的最终位置。双向控制可以得到快速的响应。

调压器的具体类型

    在广泛的自力式调压器和指挥器作用式调压器划分中,包含了所有常规调压器设计,有:

  • 背压调压器
  • 减压调压器
  • 压力放散阀
  • 转压调压器
  • 真空调压器和断路器
