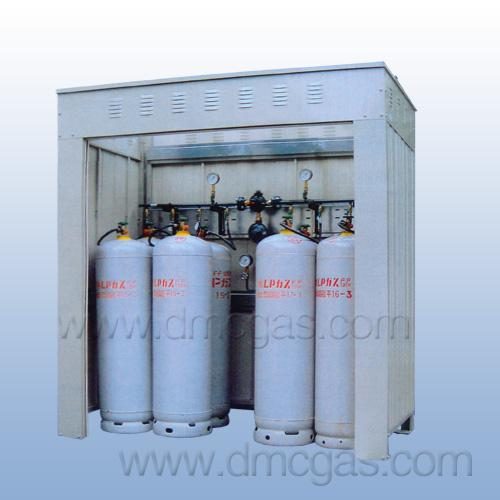

液化气自然汽化瓶组站

自然汽化是指容器内的液态液化石油气依据吸收外界环境热量和自身显热而汽化的过程。自然气化的气化量取决于液体量、容器内容积、液化气组份、液温变化和压力变化等因素。一般适用于用气量不大(小于30-50KG/H),对热值稳定性要求不高的场合。
一、设计依据
1、《 城镇燃气设计规范》 GB50028 — 2006
2、《 建筑设计防火规范》 GBJ16 — 87
3、《 城镇燃气输配工程施工及验收规范》 CJJ238—89
4、《 现场设备、工业管理焊接工程施工及验收规范》 GBJ238 — 1998
二、汽化站建筑施工要求
1、汽化站内地域为不发生火地域。
2、内墙为防火实墙,门,窗均对外开放,采用自然通风和强制通风相结合,防爆管压面积应在0.05—0.22m/m3 之间,耐火等级不低于二级。
3、气化间及瓶组间各配置一台8KG干粉灭火器,气化站15 米范围内设置DN100 消防栓。
4、所有的电气设备、仪表均采用防爆型,均有静电接地、防雷接地等接地电阻不大于4 欧姆。
三、气化站外适当位置设置“严禁烟火”“危险勿进”等消防标志。

液化气自然汽化瓶组站

四、施工要求
1、管材均采用无缝钢管10# ( GB8163—87,管材、管件、法兰之间的焊接,均采用手工焊及蓝弧焊)
2、气相管路刷黄色面漆,液相管路刷银色面漆,防爆管可用镀锌管。

序号

设备

产地

厂家

型号

1

高压胶管

日本

ITO KOKI

LIH-6-10T

2

球阀

日本

MS

BSN-15A

3

球阀

日本

MS

BSN-15A

4

压力表

合资

DMC

0-2.5MPa

5

过滤器

日本

MS

DF-510-15A

6

自动交换器

日本

ITO KOKI

AX-30A-0

7

球阀

日本

MS

BSN-20A

8

球阀

日本

MS

BSN-20A

9

压力表

合资

DMC

0-0.2MPa

10

二级调压器

美国

REGO

LV5503B6/8

11

球阀

日本

MS

BSN-20A

12

压力表

合资

DMC

0-1000mmW.C.
