美国埃默科AMCO AFV-600/AFV-300系列 轴流式燃气调压器

美国埃默科AMCO AFV-600/AFV-300系列 轴流式燃气调压器

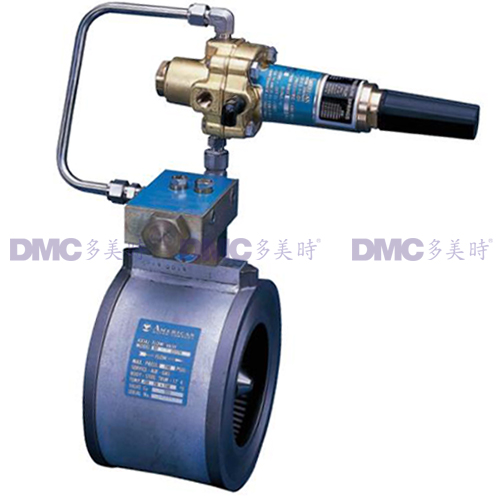

  • 美国埃默科AMCO AFV-600/AFV-300系列 轴流式燃气调压器_1

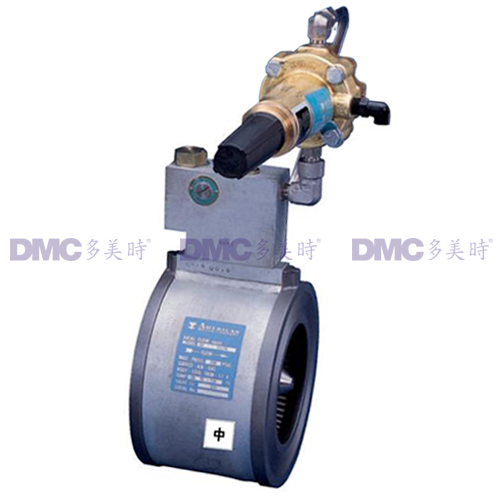

  • 美国埃默科AMCO AFV-600/AFV-300系列 轴流式燃气调压器_2

型号:AFV600系列/AFV300系列

美国AMCO AFV轴流式调压器

AFV轴流式燃气调压器是指挥器式调压器。适用于输配站场合工业用户。

AFV具有结构紧凑、重量轻、安装维护方便等特点,AFV流场为轴向,法兰夹装。

不但可以作为燃气调压器使用,还可以做为超压放散阀、流量控制阀和开/关控制阀。

其进口压力高(最高可达100 bar ), 出口压力调节范围广(20 mbar~42 bar ),

流量大(最高可达 64568000Nm3/h),在同等能力的调节器中,AFV是体积最小的,

它可以安装在任何地方,取任何安装姿势,背靠背安装或借助于多孔环。

可最大限度地减小整个调压站的尺寸。

特点:

结构简单、独特、低差压起动、体积小、重量轻、维护方便;

备件极少、用途广泛、性能安全可靠、可作放散阀使用;

DVGW认证。

最大进口压力 300系列:50bar
600系列:100bar
连接尺寸 300系列:2",3",4",6",12"
600系列:2",4",6",8"
出口压力范围 20mbar-42bar 温度范围 -30℃-65℃
流量 最大:1047840N㎡/h 材料 阀体:碳钢 鼠笼件:不锈钢
导流帽、螺栓:不锈钢
轴套 300系列:Hydrin200
600系列:Buna "N"
"O"型环:Buna "N"
调压精度(RG) ±5%
关闭压力(SG) +10%
最小工作差压 0.04bar 最大工作压差 70bar

控制指挥阀技术参考:

最大工作压力 压力控制 放散控制 弹簧范围 弹簧颜色
指挥阀 皮膜 ZSC-180 ZSC-180 20-60mbar 绿
100bar 1bar 150   20-105mbar
25-175mbar
70-450mbar
350-700mbar
棕、兰
黄、红
8.6bar   1203   13-60mbar
23-38mbar
36-138mbar
138-450mbar

100bar 42bar ZZSC-100 ZSC-150 140-700mbar
0.2-2bar
0.7-5bar
1.75-10bar
6.6-15bar
棕、兰
黄、红
兰、白
100bar 55bar ZSC-320-100 ZSC-320-150 14-42bar 自然
100bar 22.4bar 60L-PR 60L-RV 0.20-2.07mbar
0.7-5.2bar
1.7-10.3bar

100bar 62bar 60H-PR 60H-RV 6.7-10.3bar
17.2-31.0bar
21.6-62.0bar


300系列(压力等级50bar)

尺寸 50 80 100 150 200 300
A 77 95 115 140 171 240
B 150 170 190 211 240 305
C 105 137 175 222 279 410
D 160 160 160 160 160 160
E 75 75 75 75 75 75
F 231 231 231 231 231 231
kg 11 12.5 17 26 45 89

600系列(压力等级100bar)

尺寸 50 100 150 200
A 86 133 175 205
B 155 155 234 260
C 111 194 267 320
D 160 160 160 160
E 75 75 75 75
F 231 231 231 231
kg 12 22 42 64
